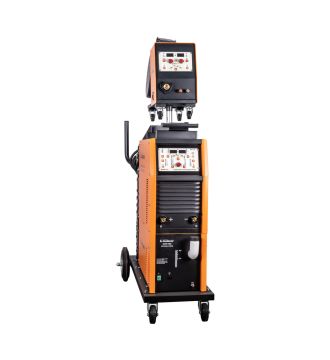

Сварочный полуавтомат SAGGIO MIG 500-NS DOUBLE PULSE (пр-во FoxWeld/КНР)





Сварочный полуавтомат инверторного типа FOXWELD SAGGIO MIG 500-NS DOUBLE PULSE предназначен для широкого использования в автоматизации, в отраслях по производству различных стальных конструкций. SAGGIO MIG 500-NS DOUBLE PULSE предоставляет возможность сваривать изделия из углеродистой и нержавеющей стали, а также алюминия и его сплавов. Синергетическая система управления позволяет быстро настроить оборудование под любые задачи. Данная установка имеет следующие виды сварочного процесса: полуавтоматическая сварка (MIG/MAG), в импульсном режиме (MIG PULSE), в режиме двойной импульс (MIG DOUBLE PULSE), а также ручная дуговая сварка штучным электродом с покрытием (ММА).
РЕЖИМ DOUBLE PULSE
При двойном импульсе скорость подачи проволоки меняется во время сварки в соответствии с заданными параметрами. Этот режим сварки необходим, чтобы создать достаточный провар и хороший внешний вид сварного шва. Также облегчается управление расплавленной ванной при сварке в разных пространственных положениях. Режим DOUBLE PULSE идеален для сварки нержавеющей стали и алюминия (также благодаря очищающему воздействию быстрых фронтов переключения), особенно тонких листов, на которых можно добиться уровня качества, равного аргонодуговой сварке (TIG), при этом производительность будет более высокой. В режиме DOUBLE PULSE можно регулировать длительность тока импульса и тока паузы, что позволяет дополнительно управлять внешним видом шва и уменьшать зону термического влияния.
КОМБИНИРОВАННОЕ УПРАВЛЕНИЕ
В модели используется отдельный съёмный блок механизма подачи (МП) сварочной проволоки с собственной панелью управления. Это даёт возможность настраивать и контролировать процесс сварки как с источника, так и с панели механизма подачи. При работе на монтаже, когда механизм подачи снят с источника и находится на удалении, у сварщика есть возможность управлять основными настройками сварки прямо с панели управления МП.
МНОГОФУНКЦИОНАЛЬНОСТЬ 4-В-1
Благодаря своей многофункциональности и возможности переключения 4 режимов сварки, аппарат позволяет проводить следующие виды работ: полуавтоматическую сварку (MIG/MAG) сплошной проволокой в среде защитного газа, полуавтоматическую сварку в импульсном режиме (MIG PULSE), полуавтоматическую сварку в режиме двойной импульс (MIG DOUBLE PULSE) и ручную дуговую сварку штучным электродом с покрытием (ММА).
РАСШИРЕННЫЙ СИНЕРГЕТИЧЕСКИЙ РЕЖИМ УПРАВЛЕНИЯ
Синергетическое управление дает возможность модифицировать все сварочные параметры, осуществляя регулировку лишь одного из них. Наличие синергетического режима управления позволяет легко и быстро настроить аппарат под любую задачу. Преимущества синергетики: простота в настройке даже неквалифицированным персоналом, быстрая установка сварочных параметров, гарантированное получение качественного сварного соединения. В настройках данного аппарата есть возможность выбора типа свариваемого материала, диаметра проволоки и скорости её подачи, сварочного напряжения и т.д.
СОХРАНЕНИЕ ПРОГРАММ
Наличие ячеек памяти позволяет сохранять настройки установленных параметров сварки, часто повторяемых задач и воспроизводить их при необходимости, что значительно сокращает время наладки оборудования.Преимущества:
- полуавтомат с отдельным механизмом подачи сварочной проволоки
- синергетическая система управления позволяет быстро настроить оборудование под любые задачи
- 4-роликовый подающий механизм позволяет стабильно подавать проволоку диаметром до 1,6 мм в зону сварки
- данная установка позволяет сохранять настройки установленных параметров сварки и воспроизводить их при необходимости
- понятная панель управления, где все параметры сварки можно настроить или выбрать из уже имеющихся
- цифровые дисплеи для отображения и настройки параметров сварки
- клавиша выбора способа сварки (MIG/MAG, MIG Pulse, MIG Double Pulse, MMA)
- клавиша для настройки выбранного параметра 1 (сварочный ток / скорость подачи проволоки / толщина металла / индуктивность в режиме полуавтоматической сварки / ARC FORCE в режиме ММА)
- клавиша для настройки выбранного параметра 2 (сварочное напряжение / время продувки газа / время сварки в режиме «SPOT» / SLOPE DOWN / процентное отношение времени импульса / частота импульса / выбор сохраненных настроек JOB
- клавиша выбора материала для сварки
- клавиша выбора защитного газа
- клавиша выбора диаметра сварочной проволоки (0,8 / 1,0 / 1,2 / 1,6)
- клавиша для выбора режима управления сварочным процессом: SPOT («сварка по времени»)
- 2Т (2-х тактный режим (быстрый)
- SPECIAL 2Т (параметры: Start Increment, Slop Up)
- 4T (4-х тактный режим работы («долгий»)
- Speсial 4Т (многоуровневый режим сварки), при кратковременных нажатиях осуществляются разные режимы сварки, активируются параметры: Start Increment, Slope Up, Crater Filler)
- More (режим внутренних настроек для использования техническим персоналом сервисного центра)
- клавиша выбора параметра сварки на циклограмме
- клавиша заправки проволоки в сварочную горелку
- клавиша настройки расхода защитного газа
- клавиша сохранения программ
- клавиша загрузки сохраненной программы
- регулятор настройки параметров сварки (продувка до / после сварки
- сварка и прочие сварочные параметры)
- выбор способа охлаждения: воздушное / жидкостное
- индикатор перегрева / неисправности – для контроля за работой сварочного источника
МИКРОПРОЦЕССОРНОЕ УПРАВЛЕНИЕ
Особенности конструктивной схемы, построенной на новейших IGBT модулях, обеспечивают высокие динамические характеристики схемы управления.
РЕЖИМ 2T / 4T / 2T SPECIAL / 4T SPECIAL / SPOT
2Т - двухтактный режим («быстрый») для сварки коротких швов.Special 2Т (SP 2T) - при включении данного режима активируются следующие параметры: Start Increment, Slop Up.
4T - четырёхтактный режим работы («долгий») - для сварки длинных протяжных швов.
Special 4Т (SP 4T) - многоуровневый режим для сварки длинных швов. При кратковременных нажатиях осуществляются разные режимы сварки. Активируются параметры: Start Increment, Slope Up, Crater Filler.
Spot («сварка по времени») – позволяет установить время горения сварочной дуги для получения точек одинакового размера.
4-РОЛИКОВЫЙ МЕХАНИЗМ ПОДАЧИ
В модели используется 4-роликовый механизм подачи сварочной проволоки. Данная конструкция позволяет подавать проволоку в область сварки без рывков и проскальзываний, особенно при использовании длинных сварочных горелок. Также 4 ролика обеспечивают меньшее давление и деформацию сварочной проволоки, что критически важно для качественной и стабильной сварки алюминиевых сплавов.
ЖИДКОСТНОЕ ОХЛАЖДЕНИЕ
БЖО (блока жидкостного охлаждения) защищает аппарат от перегрева и позволяет оборудованию работать длительное время без остановки.
ИНТЕЛЛЕКТУАЛЬНОЕ ОХЛАЖДЕНИЕ
Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума. Эта функция полезна при работе в небольших помещениях или где присутствуют металлические стены, шум вентилятора не будет отвлекать от работы.Применение:





КОМПЛЕКТАЦИЯ:
• сварочный полуавтомат SAGGIO MIG 500-NS DOUBLE PULSE - 1 шт.;
• горелка MIG-500 с жидкостным охлаждением, 3м - 1 шт.;
• блок охлаждения - 1 шт.;
• тележка - 1 шт.;
• комплект кабелей 5м - 1 шт.;
• ролик U-образный 1,2-1,6 – 4 шт.;
• зажим для заземления с кабелем 50 мм2, 3м – 1 компл.;
• хомут - 2 шт.;
• инструкция + гарантийный талон - 1 компл.;
ЗИП:
• тефлоновый канал 1,2-1,6 - 1 шт.;
• ролик U-образный 0,8-1,0 - 4 шт.;
• ролик V-образный 0,8-1,0 - 2 шт.;
• ролик V-образный 1,2-1,6 - 2 шт.;
• наконечник - 3 шт.;
• ключ шестигранный - 1 шт.;
• предохранитель – 5 шт.
Процесс сварки | MIG/MAG |
Дополнительные процессы сварки | MMA, MIG Pulse, MIG Double Pulse |
Напряжение питающей сети, В | 400 |
Диапазон сварочного тока MIG/MAG, А | 30-500 |
Диаметр покрытого электрода MMA, мм | 2,0-6,0 |
Диаметр проволоки, мм | 0,8-1,6 |
Гарантия, мес. | 60 |
Напряжение холостого хода, В | 80 |
Диапазон сварочного тока MMA, А | 10-500 |
Габариты источника питания (Д х Ш х В), мм | 1050 х 600 х 1160 |
Вес источника питания, кг | 111 |
Количество роликов МП | 4 |
Синергетическое управление | да |
Сохранение программ | да |
Температура эксплуатации,°C | от -25 до +55 |
Наличие дисплея | да |
Класс защиты | IP23S |
Комплектация:
• сварочный полуавтомат SAGGIO MIG 500-NS DOUBLE PULSE - 1 шт.;
• горелка MIG-500 с жидкостным охлаждением, 3м - 1 шт.;
• блок охлаждения - 1 шт.;
• тележка - 1 шт.;
• комплект кабелей 5м - 1 шт.;
• ролик U-образный 1,2-1,6 – 4 шт.;
• зажим для заземления с кабелем 50 мм2, 3м – 1 компл.;
• хомут - 2 шт.;
• инструкция + гарантийный талон - 1 компл.;
ЗИП:
• тефлоновый канал 1,2-1,6 - 1 шт.;
• ролик U-образный 0,8-1,0 - 4 шт.;
• ролик V-образный 0,8-1,0 - 2 шт.;
• ролик V-образный 1,2-1,6 - 2 шт.;
• наконечник - 3 шт.;
• ключ шестигранный - 1 шт.;
• предохранитель – 5 шт.
-
