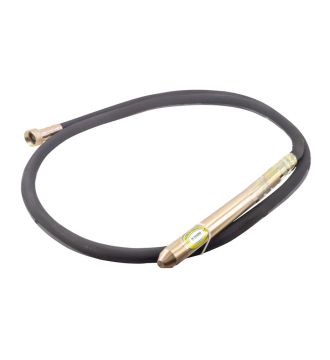

Гибкий вал глубинного вибратора с булавой 38 мм, 4 м (Китай)

Артикул: 7022

Описание
Характеристики
Документы ( 1 )
Описание

Комплект приводного гибкого вала 4,0м с булавой 38 мм является расходным материалом для совместной работы с приводом глубинного вибратора FTL MVC-2300.

Служит для передачи крутящего момента от электродвигателя привода глубинного вибратора шпинделю вибронаконечника для создания колебаний его корпуса. Механические колебания, создаваемые вибронаконечником, погружаемым в бетонную смесь, передаются смеси, повышая её текучесть, что способствует активному уплотнению бетона за счёт более эффективного заполнения воздушных карманов и полостей между арматурой.

ВНИМАНИЕ. Данный гибкий вал 4,0м с булавой 38 мм имеет эксцентриковую передачу крутящего момента и предназначен для совместной работы только с приводами глубинных вибраторов эксцентрикового типа.
Такая передача обеспечивает высокочастотные колебания и предназначена специально для уплотнения мелкозернистых бетонов с диаметром наполнителя менее 4 мм.
ЗАПРЕЩЕНО совместное использование с приводами глубинных вибраторов планетарного типа.

ВНИМАНИЕ! Не разбирать изделие.
ВНИМАНИЕ! ОСТОРОЖНО! Ни в коем случае не добавлять смазку в редуктор, подшипники, это может привести к выходу вала глубинного вибратора из строя.

Рекомендуемый совместимый привод глубинного вибратора эксцентрикового типа (приобретается отдельно):
7018 Глубинный вибратор FTL MVC-2300

ОСОБЕННОСТИ:

  • Эксцентриковая передача крутящего момента (для высокочастотных приводов эксцентрикового типа)
  • Максимальная частота вибраций без нагрузки: 18000 об/мин
  • Назначение: мелкозернистые бетоны (d<4мм)
  • Диаметр установленного вибронаконечника: 38 мм
  • Длина гибкого вала: 4.0 м
  • Крепление вала к приводу: HEX8 + M40 (левая резьба)
  • Упаковка: картонная коробка

КОМПЛЕКТ ПОСТАВКИ:

  • Гибкий вал с булавой - 1 шт.;
  • Картонная коробка - 1 шт.
Характеристики
  • Серия:
    FTL
  • Длина гибкого вала (м) :
    4,0
  • Диаметр вибронаконечника (мм) :
    38
  • Амплитуда колебания сердечника булавы (мм) :
    0,8
  • Тип передачи :
    эксцентриковый (высокочастотный)
  • Назначение :
    мелкозернистые бетоны
  • Рекомендуемый диаметр фракции наполнителя (мм) :
    <4
  • Частота вибрации без нагрузки (об/мин) :
    18000
  • Присоединительные размеры вала :
    HEX8 + M40 (левая резьба)
  • Индивидуальная упаковка :
    картонная коробка
  • Габариты коробки (Д*Ш*В) (мм):
    750 * 650 * 65
  • Габариты изделия (Д*Ш*В) (мм):
    4020 * 40 * 40
  • Вес брутто (кг):
    9,50
  • Вес нетто (кг):
    9,40
  • Габариты упаковки, мм:
    670х770х70
  • Вес с учетом упаковки, кг:
    10.7
