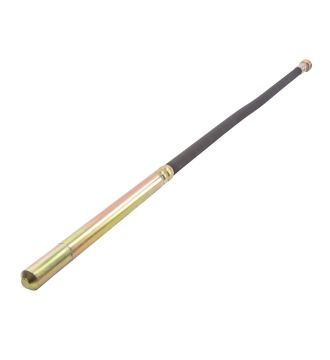

Гибкий вал глубинного вибратора с булавой 35 мм, 1,5 м (Китай)

Артикул: 7021

Описание
Характеристики
Документы ( 2 )
Описание

Комплект приводного гибкого вала 1,5м с булавой 35 мм является расходным материалом для совместной работы с приводом глубинного вибратора FTL MVC-850.

Служит для передачи крутящего момента от электродвигателя привода глубинного вибратора шпинделю вибронаконечника для создания колебаний его корпуса. Механические колебания, создаваемые вибронаконечником, погружаемым в бетонную смесь, передаются смеси, повышая её текучесть, что способствует активному уплотнению бетона за счёт более эффективного заполнения воздушных карманов и полостей между арматурой.

ВНИМАНИЕ. Данный гибкий вал 1,5м с булавой 35 мм имеет планетарную передачу крутящего момента и предназначен для совместной работы только с приводами глубинных вибраторов планетарного типа.
Такая передача обеспечивает низкочастотные колебания и предназначена специально для уплотнения крупнозернистых бетонов с диаметром наполнителя более 4 мм.
ЗАПРЕЩЕНО совместное использование с приводами глубинных вибраторов эксцентрикового типа.

ВНИМАНИЕ! Не разбирать изделие.
ВНИМАНИЕ! ОСТОРОЖНО! Ни в коем случае не добавлять смазку в редуктор, подшипники, это может привести к выходу вала глубинного вибратора из строя.

Рекомендуемый совместимый привод глубинного вибратора планетарного типа (приобретается отдельно):
7019 Глубинный вибратор FTL MVC-850

ОСОБЕННОСТИ:

  • Планетарная передача крутящего момента (для низкочастотных приводов планетарного типа)
  • Максимальная частота вибраций без нагрузки: 4000 об/мин
  • Назначение: крупнозернистые бетоны (d>4мм)
  • Диаметр установленного вибронаконечника: 35 мм
  • Длина гибкого вала: 1.5 м
  • Крепление вала к приводу: HEX8 + M40 (левая резьба)
  • Упаковка: ПЭ пакет с наклейкой

КОМПЛЕКТ ПОСТАВКИ:

  • Гибкий вал с булавой - 1 шт.;
  • ПЭ пакет с наклейкой - 1 шт.
Характеристики
  • Серия:
    FTL
  • Длина гибкого вала (м) :
    1,5
  • Диаметр вибронаконечника (мм) :
    35
  • Амплитуда колебания сердечника булавы (мм) :
    0,8
  • Тип передачи :
    планетарный (низкочастотный)
  • Назначение :
    крупнозернистые бетоны
  • Рекомендуемый диаметр фракции наполнителя (мм) :
    >4
  • Частота вибрации без нагрузки (об/мин) :
    4000
  • Присоединительные размеры вала :
    HEX8 + M40 (левая резьба)
  • Индивидуальная упаковка :
    ПЭ пакет с наклейкой
  • Габариты коробки (Д*Ш*В) (мм):
    1520 * 40 * 40
  • Габариты изделия (Д*Ш*В) (мм):
    1520 * 40 * 40
  • Вес брутто (кг):
    3,76
  • Вес нетто (кг):
    3,70
  • Габариты упаковки, мм:
    60х100х40
  • Вес с учетом упаковки, кг:
    3.8
