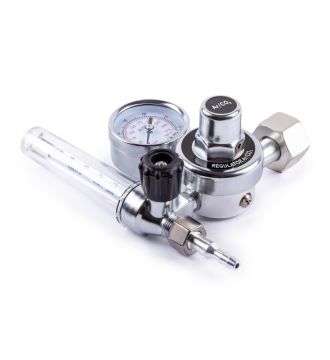

Регулятор расхода газа VARTEG УРГ-40 (аргоновый/углекислотный)

Артикул: 6525

Описание
Характеристики
Документы ( 2 )
Описание

VARTEG УРГ-40 — регулятор расхода газа, предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания заданного расхода постоянным. Применяется при  работе с аргоновыми и углекислотными баллонами с соответствующим газом.

Регуляторы расхода газа присоединяются к источнику питания газом через входной штуцер накидной гайкой. Понижение давления газа, поступающего в регулятор из баллона, происходит путем одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления.

Необходимый расход газа устанавливается вращением регулирующего винта и измеряется указателем расхода газа микроротаметра.

Регуляторы расхода газа имеют дополнительный манометр, контролирующий давление газа в баллоне.

Регуляторы расхода газа изготавливаются в соответствии с требованиями технических условий ТУ 3645-001-54288960-2006, ГОСТ 12.2.008 и ГОСТ 13861, выпускаются в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации -3 по ГОСТ 15150 для работы в интервале температур от +10 град.С до +50 град.С



Характеристики
  • Серия:
    VARTEG
  • Габаритные размеры, мм, не более:
    220 х 160 х 110
  • Используемый газ:
    Аргон, углекислота
  • Количество манометров:
    1
  • Масса, кг:
    0,5
  • Минимальное давление газа (при минимальном расходе), МПа (кгс/см2):
    0,3 (3)
  • Наибольшая пропускная способность, м3/ч:
    углекислый газ (СО2) / Аргон (Ar) 1,8 (30) / 2,4 (40)
  • Наибольшая пропускная способность, м3/ч (л/мин) углекислый газ (СО2) / Аргон (Ar):
    1,8 (30) / 2,4 (40)
  • Наибольшее давление газа на входе, МПа (кгс/см2):
    15 (150)
  • Наибольшее давление срабатывания предохранительного клапана, МПа (кгс/см2):
    0,4-0,5
  • Наибольшее допустимое давление на входе, МПа (кгс/см2):
    15 (150)
  • Габариты упаковки, мм:
    220х110х160
  • Вес с учетом упаковки, кг:
    0.6
