Машина контактной сварки FoxWeld МТ-25

Машина контактной сварки МТ-25 предназначена для получения неразъёмных соединений из конструкционных сталей, а также для ограниченного спектра алюминиевых сплавов. МТ-25 разработана с учётом наиболее важных производственных требований, таких как компактность; малый вес при относительно большой мощности; простота управления. Это надежная установка, предназначенная для использования на промышленных предприятиях. Машина контактной сварки МТ-25 является высокопроизводительным оборудованием с широкими технологическими возможностями. Машина оснащена сварочным контроллером высокой мощности. Встроенный контроллер позволяет устанавливать параметры, составлять и контролировать технологические программы сварки, обеспечивает сохранение технологических программ (позволяет растягивать по времени включение и выключение сварочного тока) и возможность оперативного их использования, при необходимости, с минимальным временем выбора. Машина оборудована специальным устройством, позволяющим контролировать силу сварочного тока в реальном масштабе времени работы оборудования. Возможен оперативный показ на мониторе количества сваренных точек (счётчик точек).

Преимущества:

• Большой сварочный ток
• Жидкостное охлаждение электродов
• Контроллер сварочных процессов
• Сохранение программ сварки
• Цифровой дисплей

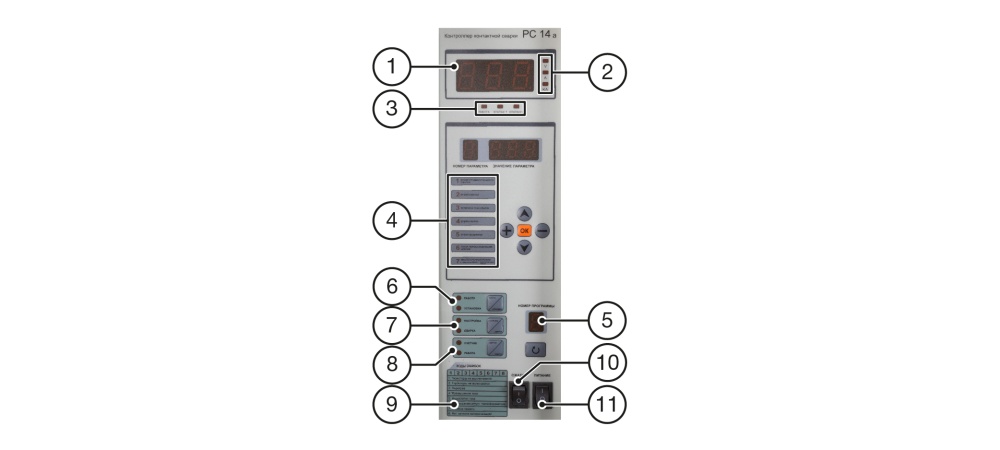

КОНТРОЛЛЕР СВАРОЧНЫХ ПРОЦЕССОВ PC 14 A

• Управление током и напряжением
В контроллере PC 14 a реализовано автоматическое смещение угла фаз. Сварочный ток и напряжение автоматически корректируется для достижения установленных параметров сварки.

• Основной дисплей
На основном дисплее отражается напряжение и сварочный ток в реальном времени. Показания снимаются с трансформатора тока на первичном или вторичном контуре.

• Запись в память 9 режимов сварки

• Автоматическая сварка
Сварка происходит циклически, достаточно только перемещать заготовку.

• Может быть установлен ток подогрева, сварочный ток и ток послесварочного импульса. Служит для уменьшения выплесков металла и закалки/отпуска места сварки, для сварки высоколегированных сталей.

• Постепенное увеличение и уменьшение тока
Служит для уменьшения выплесков металла и улучшения физических свойств сварного соединения.

• Счётчик
Считает количество сделанных точек для контроля за сварочными работами и обслуживанием.

• Диагностика и автоматическая защита
В случае обнаружения контроллером неисправностей или ошибок в эксплуатации – будет отключен ток на электродах и загорится код неисправности.

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ

Организация органов управления и исполнительных механизмов достаточно проста. Условно узлы машины можно распределить на три контура:
- контур сжатия;
- вторичный токоведущий контур;
- контур управления и контроля над циклом сварки.
Контур сжатия представляет собой пневматическую систему, состоящую из блока подготовки воздуха (3), блока клапанов с отсечным клапаном (2), силового пневмоцилиндра с дросселем плавности движения (1).
Вторичный токоведущий контур состоит из входного силового контура, силового трансформатора и вторичного контура.
Контур управления включает в себя контроллер цикла сварки, исполнительные элементы: водоохлаждаемые тиристоры, катушки управления раскрытием клапанов.

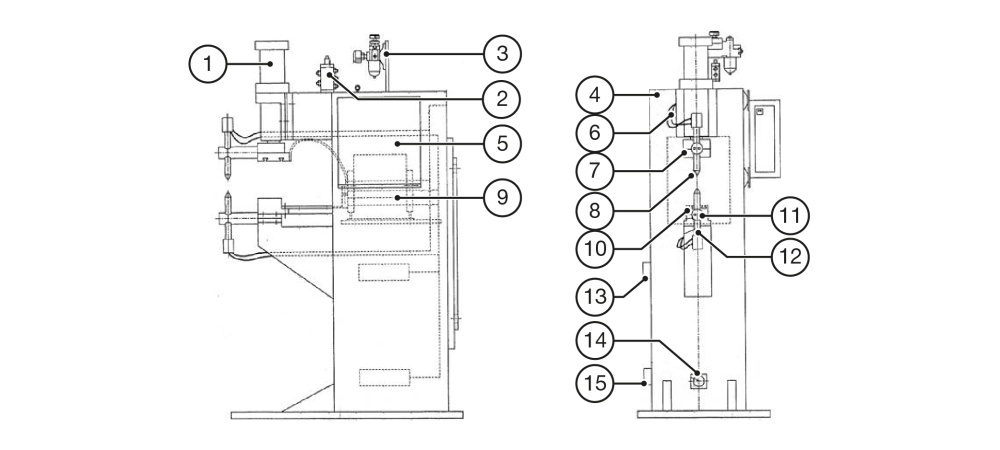

Внешний вид машины контактной сварки показан на рисунке.
Машина состоит из:
1. Главный пневмоцилиндр;
2. Блок электромагнитных клапанов;
3. Блок подготовки воздуха;
4. Станина;
5. Контроллер цикла сварки;
6. Магистраль охладителя;
7. Верхний токоподвод;
8. Электрод;
9. Трансформатор;
10. Нижний токоподвод;
11. Силовая упорная консоль;
12. Электрододержатель;
13. Вход охладителя;
14. Разъем для подключения ножного включателя;
15. Выход охладителя.

Применение:

Комплектация:

• Машина контактной сварки МТ-25 – 1 шт.;
• Сварочные электроды (уже установлены в машине) – 2 шт.;
• Инструкция по эксплуатации – 1 шт.;
• Гарантийный талон – 1 шт.

*Производитель оставляет за собой право вносить изменения в комплектацию и характеристики оборудования без предварительного уведомления покупателя.
