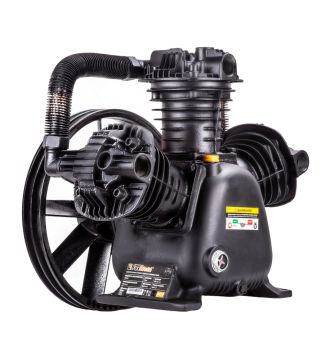

Компрессорная головка ременная AEROMAX B3090

Артикул: 9012

Описание
Характеристики
Документы ( 2 )
Описание
Компрессорная головка ременная AEROMAX B3090 - сменная помпа (нагнетательная часть) для поршневых ременных масляных воздушных компрессоров.
В конструкции головки три поршня диаметром 90 мм. Мощность подключаемого электродвигателя должна быть не менее 7,5 кВт.
При данной мощности производительность на входе может достигать 700 л/мин при рабочем давлении до 10 бар.
Рёбра охлаждения (рубашки) на цилиндрах и лопасти на ведомом шкиве обеспечивают эффективное охлаждение.
Шкив ведомый двухручейковый в комплекте, предустановлен. Для смазки цилиндро-поршневой группы предусмотрен встроенный масляный картер для компрессорного масла VDL100.
Подключение к компрессору механическое - через ременную передачу. Воздушная магистраль от ресивера компрессора подключается к выпуску компрессорной головки.
Электромотор компрессора через ременную передачу вращает шкив компрессорной головки, приводя в движение поршни внутри цилиндров, которые соответственно тактам производят забор воздуха из окружающей среды через впускное отверстие и под давлением закачивают в ресивер компрессора по воздушной магистрали.
На впуск необходимо установить воздушные фильтры с посадочной резьбой M33 х 1,5 (приобретаются отдельно).

Перед установкой прочтите руководство по эксплуатации.


CОВМЕСТИМОСТЬ:

5375 Воздушный компрессор ременной масляный AEROMAX 700/150

8713 AEROMAX Фильтр воздушный в сборе M33 (для AEROMAX 700)

ОСОБЕННОСТИ:

  • Размер монтажного крепления: 250 х 170 мм
  • Материал – чугун
  • Минимальная мощность электродвигателя – 7,5 кВт
  • Высокая производительность
  • Поставляется в сборе со шкивом
  • Подходит для запыленных условий эксплуатации
  • Большие ребра охлаждения и лопасти на ведомом шкиве
  • Увеличенный объем масляного картера
  • Низкий уровень вибраций и шума
  • Гарантийный срок - 1 год


КОМПЛЕКТАЦИЯ:

  • Компрессорная головка в сборе со шкивом - 1 шт.
  • Руководство по эксплуатации - 1 шт.

Внимание:

  • Воздушные фильтры – приобретаются отдельно!
  • Компрессорная головка поставляется без масла, рекомендованное компрессорное масло VDL100 – приобретается отдельно!

Характеристики
Серия: FoxWeld
Размер монтажного крепления (мм) : 250 х 170
Кол-во поршней (шт) : 3
Диаметр поршней (мм) : 90
Ход поршней (мм) : 56
Минимальная мощность электродвигателя (кВт) : 7,5
Производительность (л/мин) : 700
Рабочее давление (бар) : до 10
Шкив в сборе : Да
Объем масла в картере (г / мл) : 1200 / 1050
Резьба воздушного фильтра : M33 x 1.5
Вес (кг) : 37,4
Габариты упаковки Д х Ш х В (мм) : 570 х 380 х 460
Гарантийный срок : 1 год
