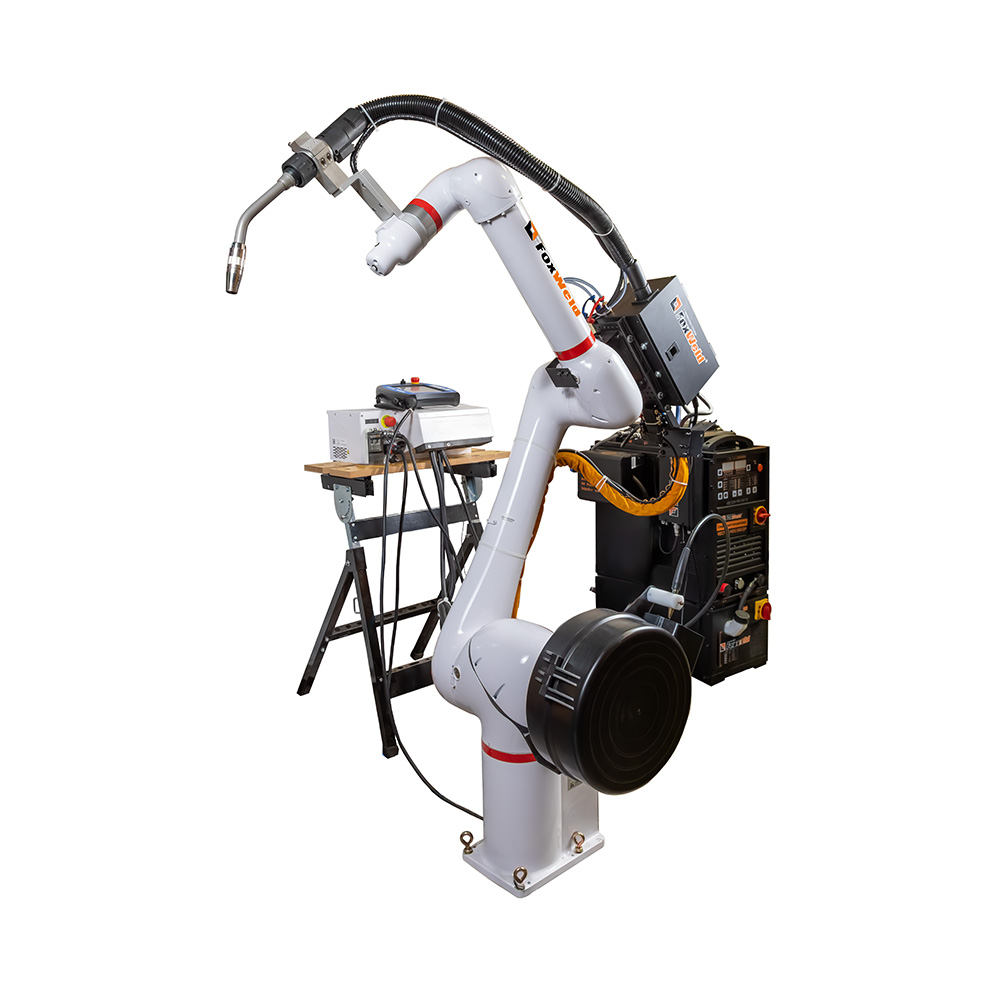

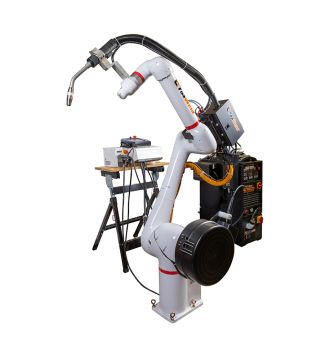

Комплекс роботизированный переносной VECTORсobot-1500 для сварки

Артикул: 9980

ГОТОВЫЙ СВАРОЧНЫЙ КОМПЛЕКС. АДАПТИВНЫЙ РУЧНОЙ РЕЖИМ. МОБИЛЬНОСТЬ. ВЫСОКАЯ ЭФФЕКТИВНОСТЬ. Макс. грузоподъемность, кг: 10. Макс. рабочий радиус, мм: 1455. Сварочный ток MIG/MAG, А: 20 - 500. Сварочный ток MMA/TIG, А: 60 - 500.

В КОРЗИНУ Задать вопрос

Описание

Характеристики

Комплектация

С этим товаром покупают

Видео ( 1 )

Описание

Переносной роботизированный сварочный комплекс VECTORсobot-1500 – идеальное решение для SME (малого и среднего бизнеса) и крупных предприятий для сварки средне- и крупногабаритных изделий (рамы, конструкции, резервуары), мелкосерийного производства или с высокой степенью кастомизации, а также при дефиците или интенсивной смене квалифицированных сварщиков. С помощью роботизированного комплекса можно автоматизировать производственный участок без гигантских капиталовложений и перестройки цеха. VECTORсobot-1500 стабилизирует качество сварки и сводит на нет «человеческий фактор» на ответственных швах. Благодаря цифровому управлению и совместимости со сварочным источником все настройки (ток, напряжение, скорость подачи проволоки, параметры импульса) точно задаются и воспроизводятся для каждой детали. Встроенные датчики позволяют роботу остановиться при столкновении с препятствием. Кобот может работать рядом с человеком без полного ограждения (при соответствующей оценке рисков).

ГОТОВЫЙ СВАРОЧНЫЙ КОМПЛЕКС

VECTORсobot-1500 – это готовый комплекс интегрированного друг с другом оборудования для практически любого типа сварки. В отличии от многих роботов на рынке, наш комплекс – идеальное решение для SME (малого и среднего бизнеса) и крупных предприятий. Комплекс включает в себя всё необходимое оборудование: сварочный робот, пульт управления, сварочный источник питания (VECTOR MIG 500 DP), механизм подачи проволоки, блок охлаждения, сварочную горелку и т.д.

АДАПТИВНЫЙ РУЧНОЙ РЕЖИМ

С помощью специальных кнопок программирования на корпусе можно вручную задать траекторию движения робота. Прикладывая минимальные усилия к рукоятке, вы получаете полный контроль над движениями кобота в режиме ручного перемещения, что значительно ускоряет процесс написания программ. Адаптивный мануальный режим позволяет задать траекторию сварочного шва при помощи нескольких нажатий кнопок, без сложного процесса программирования. Такой метод подходит для мелких партий или штучных изделий.

МОБИЛЬНОСТЬ

Быстрый монтаж на различных конструкциях. Робот с рукой-манипулятором можно закрепить на специальной металлической площадке* с помощью 4 мощных магнитов*. Отключив магниты, можно достаточно свободно поднять робота и переставить в другое нужное место.

*Магниты и металлическая площадка не входят в комплектацию, заказываются отдельно.

ВЫСОКАЯ ЭФФЕКТИВНОСТЬ

В отличие от обычных аппаратов, робот полностью исключает влияние человеческого фактора (усталость, дрожание рук, непостоянство скорости) на качество шва и обеспечивает абсолютную повторяемость 24/7. Крайне низкое разбрызгивание сокращает время на зачистку швов. Автоматическая стабилизация дуги компенсирует небольшие неровности кромок, что особенно важно при длинных швах.

Преимущества:

Идеальный баланс автоматизации и гибкости – не требует стационарного проектирования рабочего места и сложных защитных ограждений
Полностью исключает влияние человеческого фактора (усталость, дрожание рук, непостоянство скорости) на качество шва
Точность позиционирования +- 0,03 мм
Абсолютная повторяемость 24/7
Быстрый запуск в работу и окупаемость
Обучение оператора базовым навыкам программирования кобота занимает дни, а не недели или месяцы, как для промышленных роботов
Синергия интеллектуального источника и «умного» манипулятора
Большая грузоподъёмность (10 кг) с максимальным рабочим радиусом (1400+ мм) идеально подходят для крупногабаритных изделий (металлоконструкции, каркасы, баки)
Продвинутое обучающее устройство управления iCobot
Современный сенсорный интерфейс, интуитивно понятный для сварщика
Встроенные мастер-программы (App) для сварки
Встроенные датчики для остановки при столкновении с препятствием

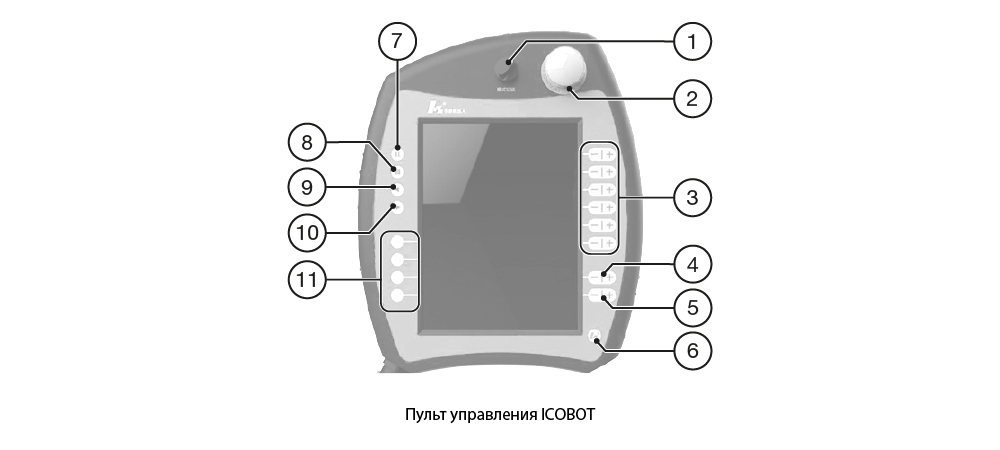

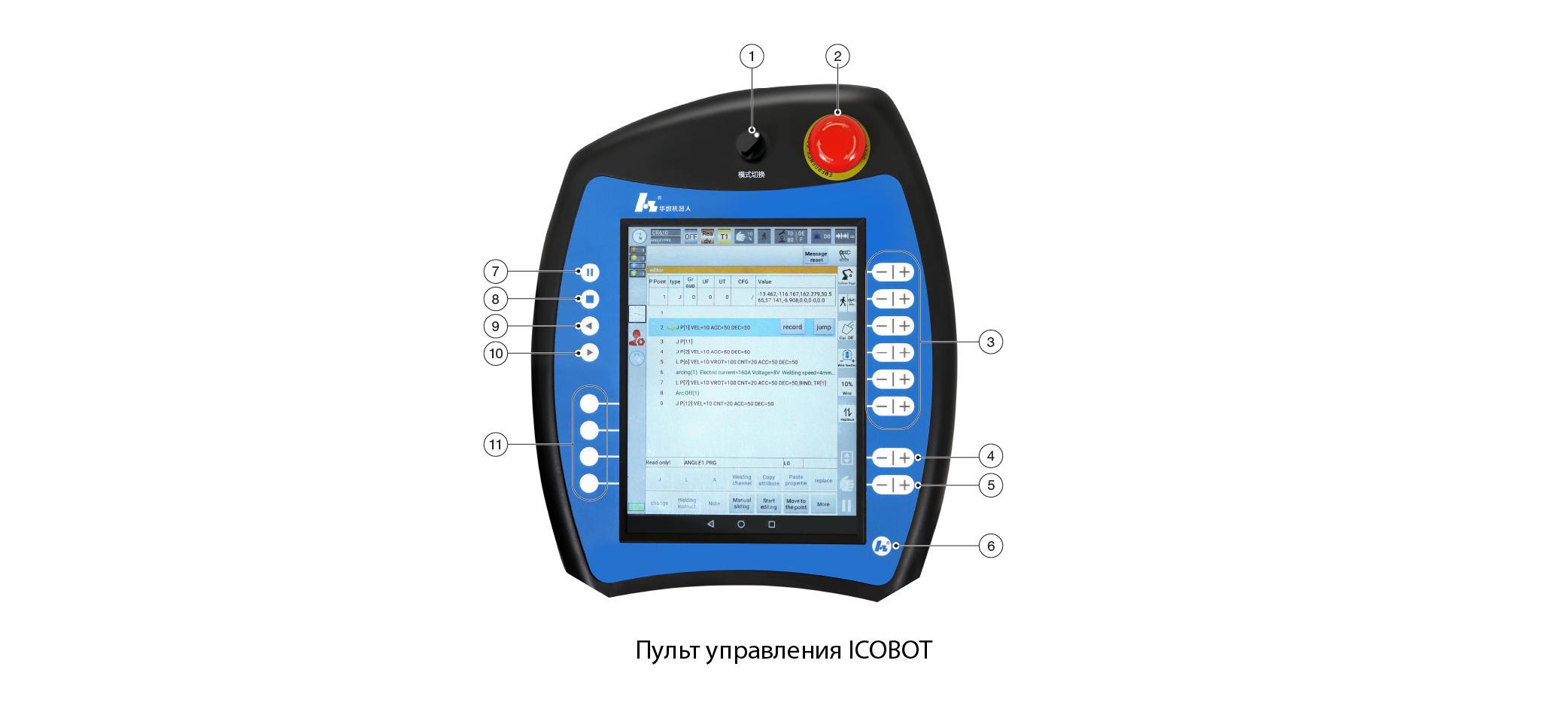

ПУЛЬТ УПРАВЛЕНИЯ ICOBOT

Пульт управления iCobot — это портативное устройство, которое вручную перемещает робота, записывает программы, настраивает параметры и проверяет состояние робота. Оснащен кнопкой аварийной остановки, переключателем режимов работы и дополнительными кнопками запуска и остановки программы, а также управления движениями осей. iCobot взаимодействует с контроллером для передачи данных через сетевой порт. Описание передней панели пульта управления показано на рисунке.

1. Переключатель режимов.
Используется для переключения режима работы робота. Шаги по использованию:
1) Поверните переключатель по часовой стрелке, чтобы войти в интерфейс настройки режима;
2) Нажмите, чтобы выбрать желаемый режим работы;
3) Поверните переключатель против часовой стрелки, выйдите из интерфейса настройки режима и завершите операцию переключения.

2. Кнопка аварийной остановки.
Используется для быстрой остановки работы робота. Шаги по использованию:
1) Нажмите кнопку вертикально, чтобы завершить операцию аварийной остановки;
2) Отвинтите кнопку по часовой стрелке и верните кнопку аварийной остановки в исходное положение;
3) Подтвердите аварийную информацию на информационной панели и завершите сброс режима аварийной остановки.

3. Нажмите кнопку «RUN».
Используется для перемещения робота.
На этой панели есть шесть наборов кнопок, каждый набор разделен на кнопки положительного и отрицательного направления, которые, в свою очередь, соответствуют положительному и отрицательному направлению движения соответствующей оси робота. Шаги по использованию:
1) Переключите режим работы робота в ручной режим;
2) Нажмите на предохранительный выключатель на задней панели обучающего устройства, чтобы включить робота;
3) Нажмите кнопку направления оси, которую необходимо переключить, чтобы завершить работу робота jog.

4. Кнопка регулировки увеличения не вручную.
Используется для регулировки скорости работы робота в автоматическом и внешнем режимах. Шаги по использованию:
1) Переключите режим работы робота в автоматический или внешний режим;
2) Нажмите кнопку, чтобы завершить операцию регулировки скорости.

5. Кнопка ручной регулировки увеличения.
Используется для регулировки скорости работы робота в ручном режиме. Шаги по использованию:
1) Переключите режим работы робота в ручной режим;
2) Нажмите кнопку, чтобы завершить операцию регулировки скорости.

6. Кнопка главного меню.
Используется для переключения между главным меню и файловым навигатором.

7. Кнопка паузы.
Используется для приостановки запущенной программы.

8.Кнопка «STOP».
Используется для остановки и удаления программы.

9. Запасная кнопка.
Используется для возврата к строке программы. Шаги по использованию:
1) Переключите режим работы робота в ручной режим;
2) Нажмите на предохранительный выключатель на задней панели обучающего устройства, чтобы включить робота;
3) Нажмите кнопку, чтобы завершить работу с резервной строкой программы.

10. Кнопка запуска.
Используется для запуска загруженной программы.

11. Запасные кнопки.
Функция, используемая для настройки кнопок.
Вам необходимо настроить запасную кнопку, прежде чем вы сможете ее использовать.

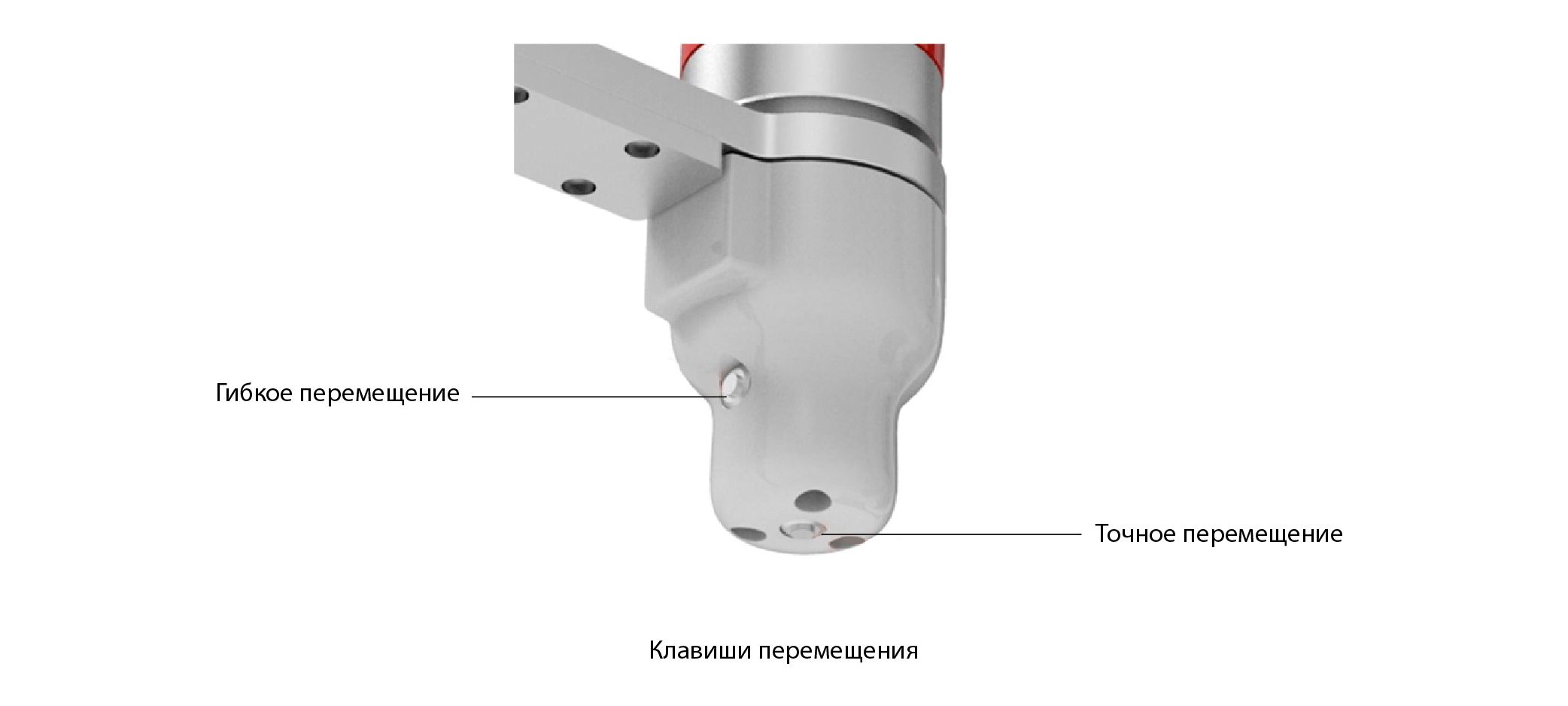

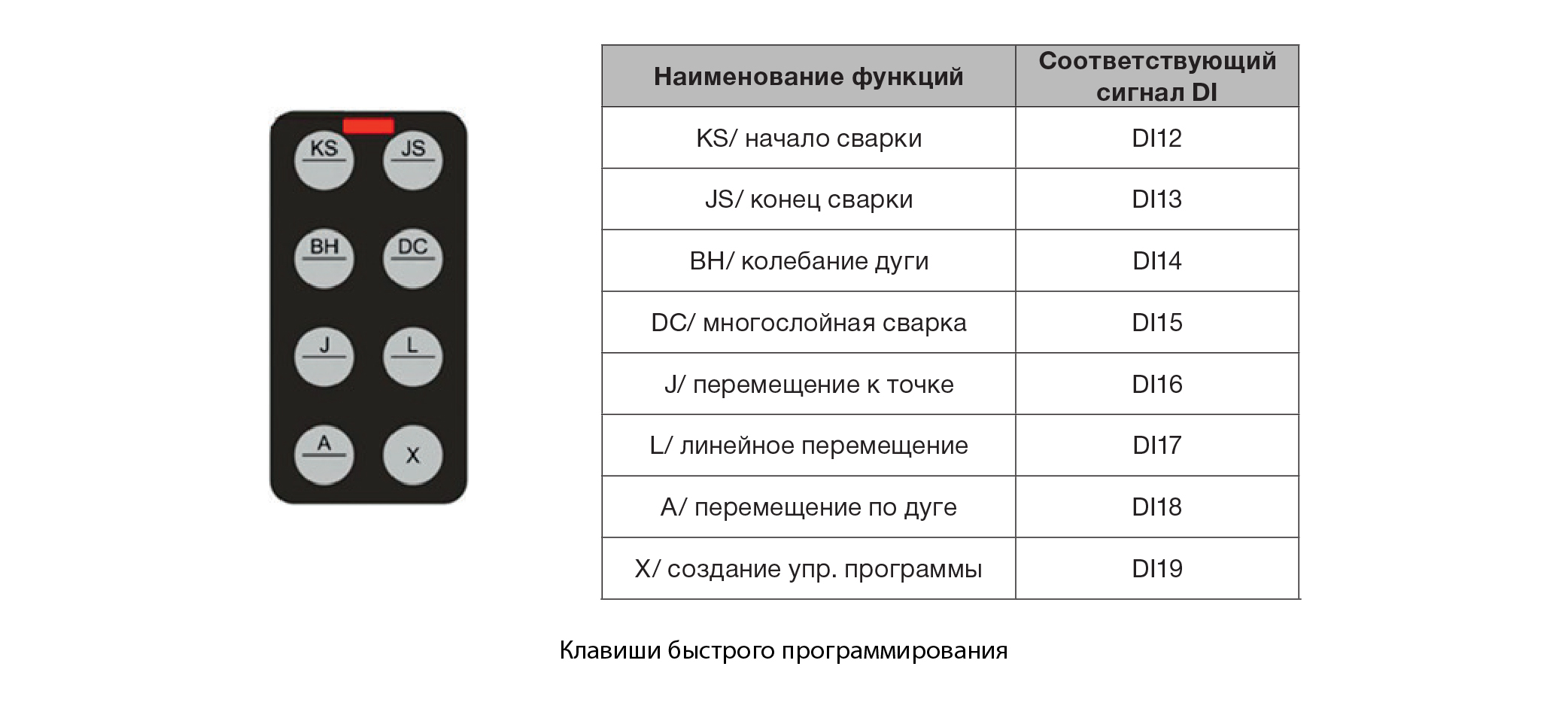

КЛАВИШИ БЫСТРОГО ПРОГРАММИРОВАНИЯ

На корпусе робота расположены специальные клавиши программирования, которые предназначены для быстрой наладки под конкретную свариваемою деталь без сложного процесса программирования.

КНОПКА ПЕРЕМЕЩЕНИЯ

6-осевой датчик силы позволяет получить точные движения, координаты и траектории при написании программы. Прикладывая минимальные усилия к рукоятке, вы получаете полный контроль над движениями кобота в режиме ручного перемещения. Значительно ускоряет процесс написания программ.

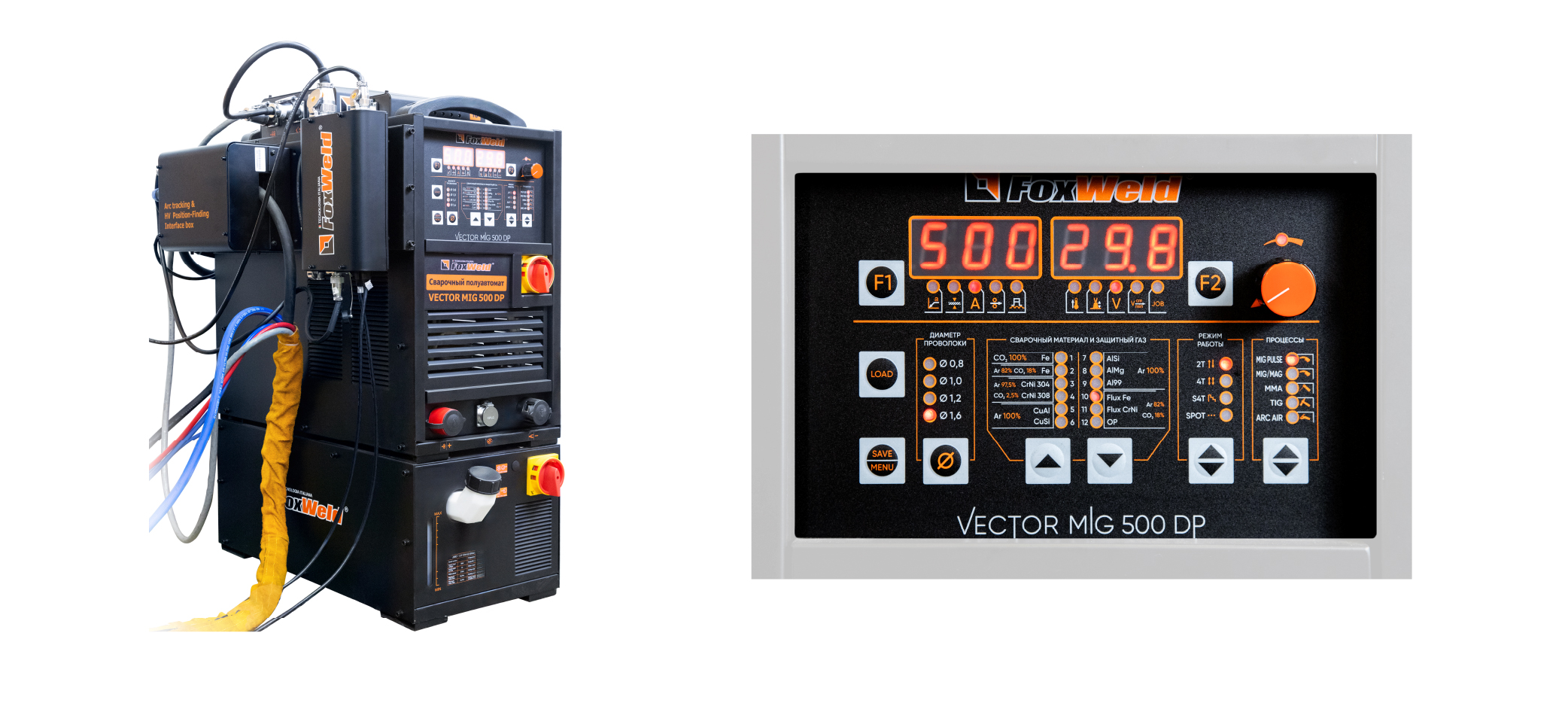

СВАРОЧНЫЙ ПОЛУАВТОМАТ VECTOR MIG 500 DP

Сварочный полуавтомат VECTOR MIG 500 DP — это многофункциональный аппарат с полностью цифровым управлением для сварки изделий из низкоуглеродистой и нержавеющей стали, алюминиевых и медных сплавов. Главная особенность — наличие различных интерфейсов для работы со сварочными роботами. Цифровая система управления обеспечивает полный контроль за процессом сварки. Синергетическое управление в режиме полуавтоматической сварки дает возможность систематизировать все сварочные параметры. Режим сварки «Double pulse» позволяет получать сварные швы уровня аргонодуговой сварки за счёт контролируемого тепловложения в свариваемый металл, что идеально подходит для сварки нержавеющей стали и алюминиевых сплавов. Данная модель позволяет сохранять настройки установленных параметров сварки и воспроизводить их при необходимости. Карта памяти рассчитана на 100 ячеек.
*ПРИМЕЧАНИЕ: при подключении аппарата к роботу можно выбрать только следующие режимы сварки: MIG/MAG, MIG PULSE, Double pulse.

РЕЖИМ DOUBLE PULSE

Возможность сварки сложных материалов: алюминий, нержавеющая сталь, тонколистовая сталь — для этих материалов Double Pulse не просто опция, а необходимость для качественного результата в роботизированной сварке. Двойной импульс позволяет сваривать алюминий и другие цветные металлы, а также тонкие листы стали без прожига. Этот режим создает характерную равномерную чешуйчатую структуру шва, которая является признаком высокого качества и часто требуется в видимых швах (мебель, архитектура, дизайн). Шов получается ровным, с плавным переходом к основному металлу, что повышает прочность соединения.

Применение:

Автомобилестроение

Машиностроение

Автосервисы

Производство металлоконструкций

Строительство

Комплектация:

• Робот VECTORcobot-1500 – 1 шт.;
• Пульт управления iCobot для робота – 1 шт.;
• Горелка VECTOR MIG-550 ж/охл. – 1 шт.;
• Модуль цифрового интерфейса VECTORnet – 1 шт.;
• Модуль для определения положения и отслеживания дуги VECTORtrack – 1 шт.;
• Сварочный источник VECTOR MIG 500 DP – 1 шт.;
• Блок жидкостного охлаждения VECTOR COOL-1 – 1 шт.;
• Механизм подачи VECTOR WF-1 для роботизации – 1 компл.;
• Кабель питания 3 м – 1 шт.;
• Кабель с клеммой заземления 5 м – 1 компл.;
• Кабель управления робота 20 pin 5 м – 1 шт.;
• Кабель управления механизма подачи VECTOR WF-1 16 pin 7 м – 1 шт.;
• Кожух защитный VECTOR WF-1 – 1 шт.;
• Канал стальной 2 м – 1 шт.;
• Канал графитовый 2 м – 1 шт.;
• Кабель защиты робота от столкновений 2 pin – 1 шт.;
• Площадка изоляционная для механизма подачи VECTOR WF-1 – 1 шт.;
• Интерфейс IO для связи робот-источник с кабелем 20 pin 0,5 м – 1 компл.;
• Кабель коммуникационный 7 pin 1м – 1 шт.;
• Набор винтов для установки – 1 компл.

*Производитель оставляет за собой право вносить изменения в комплектацию и характеристики оборудования без предварительного уведомления покупателя.

Характеристики

Серия	VECTOR
Макс. грузоподъемность, кг	10
Макс. рабочий радиус, мм	1455
Сварочный ток MIG/MAG, А	20 - 500
Сварочный ток MMA/TIG, А	60 - 500
Назначение	различные виды сварочных работ

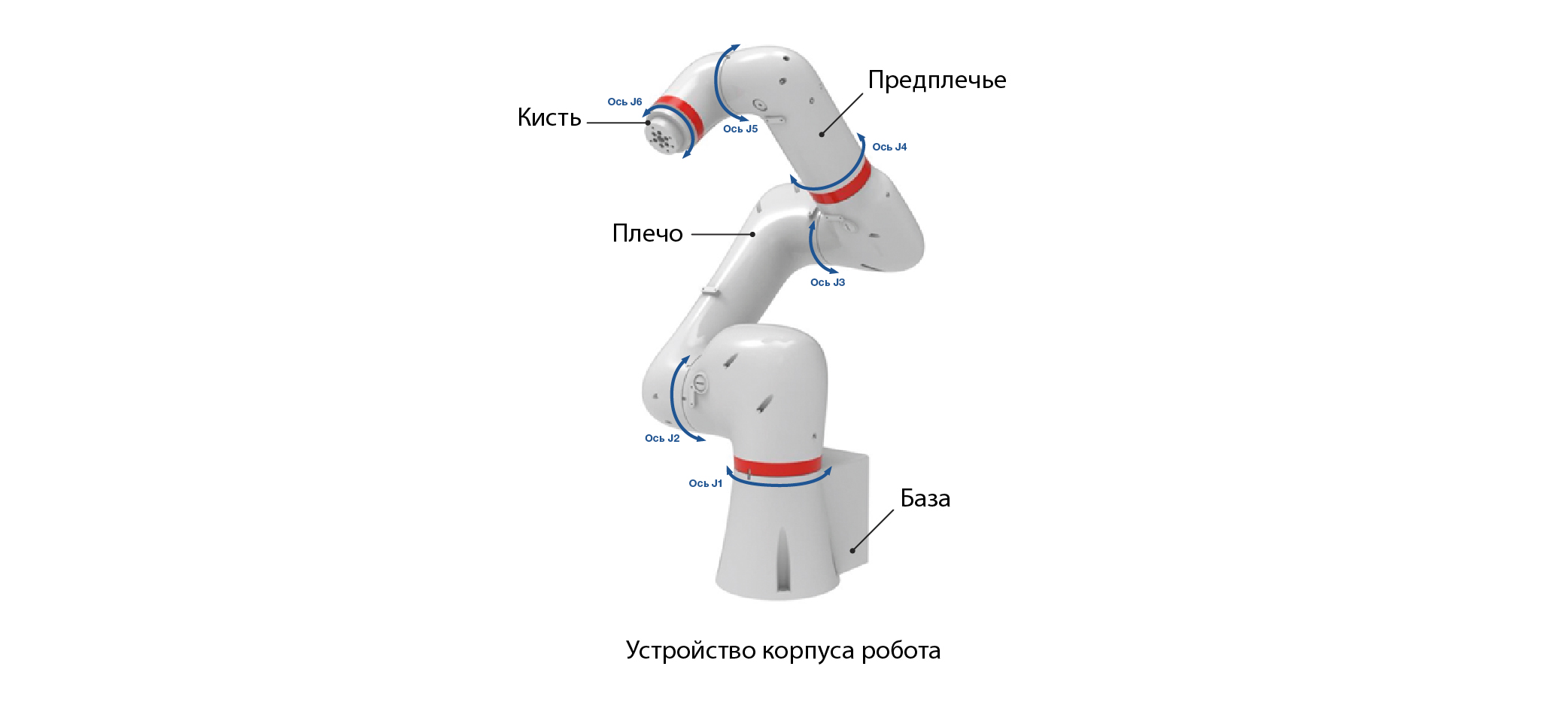

Степень свободы / Количество управляемых осей	6
Точность повторного позиционирования, мм	±0.03
Температура эксплуатации, °С	от 0 до +45
Допустимая влажность, %	20 - 80
Мощность аккумулятора, кВа	2,8
Номинальная мощность, кВт	2,23
Номинальное напряжение, В	однофазный переменный ток 220
Номинальный ток, А	12,1
Способ установки	напольный, настенный, перевёрнутый
Максимальная скорость движения по осям, °/сек	720
Пульт управления	да
Напряжение питающей сети, В	400
Напряжение холостого хода, В	85
Максимальный ток потребления (MIG/MAG), А	43,6
Максимальный ток потребления (MMA/TIG), А	44,7
Продолжительность включения (MIG/MAG), %	100
Продолжительность включения (MMA/TIG), %	60
Диаметр штучных электродов (MMA), мм	1,6 - 8,0
Диаметр вольфрамовых электродов (MMA), мм	1,0 - 6,4
Скорость подачи проволоки, м/мин	1,0 - 20,0
Диаметр сварочной проволоки, мм	0,8 / 1,0 / 1,2 / 1,6
Объем бака охлаждающей жидкости, л	10
Мощность охлаждения, Вт	4000
Возможность сварки алюминиевых сплавов	да
Возможность сварки медных сплавов	да
Возможность сварки нержавеющих сталей	да
Степень защиты корпуса/шкафа управления	IP67/IP20
Класс изоляции	H
Габариты источника питания (ДхШхВ), мм	610х320х590
Габариты механизма подачи (ДхШхВ), мм	280х170х205
Габариты блока охлаждения (ДхШхВ), мм	670х320х265
Общий вес комплекса, кг	283
Вес корпуса робота, кг	55
Вес шкафа управления, кг	15
Вес источника питания, кг	58,2
Вес механизма подачи , кг	8,4
Вес блока охлаждения, кг	20
Вес товара в упаковке, кг	359,4
Габариты упаковки ДхШхВ, мм	1300x1300x1400
Гарантия, мес.	12
Страна производства	КНР
