Как правильно понимать маркировку на сварочных аппаратах

На всех технически сложных устройствах, к которым относится и сварочное оборудование, указаны основная техническая информация и параметры работы. Эти данные находятся в табличке, выполненной в виде наклейки или металлической пластинки, которая размещается на корпусе аппарата. Но далеко не всем понятна указываемая там информация. О том, что же скрывается за различными символами, буквами и цифрами, содержащимися в паспортных табличках оборудования для сварки, мы покажем на примере маркировки сварочного полуавтомата от компании Foxweld – Invermig 350 Compact.

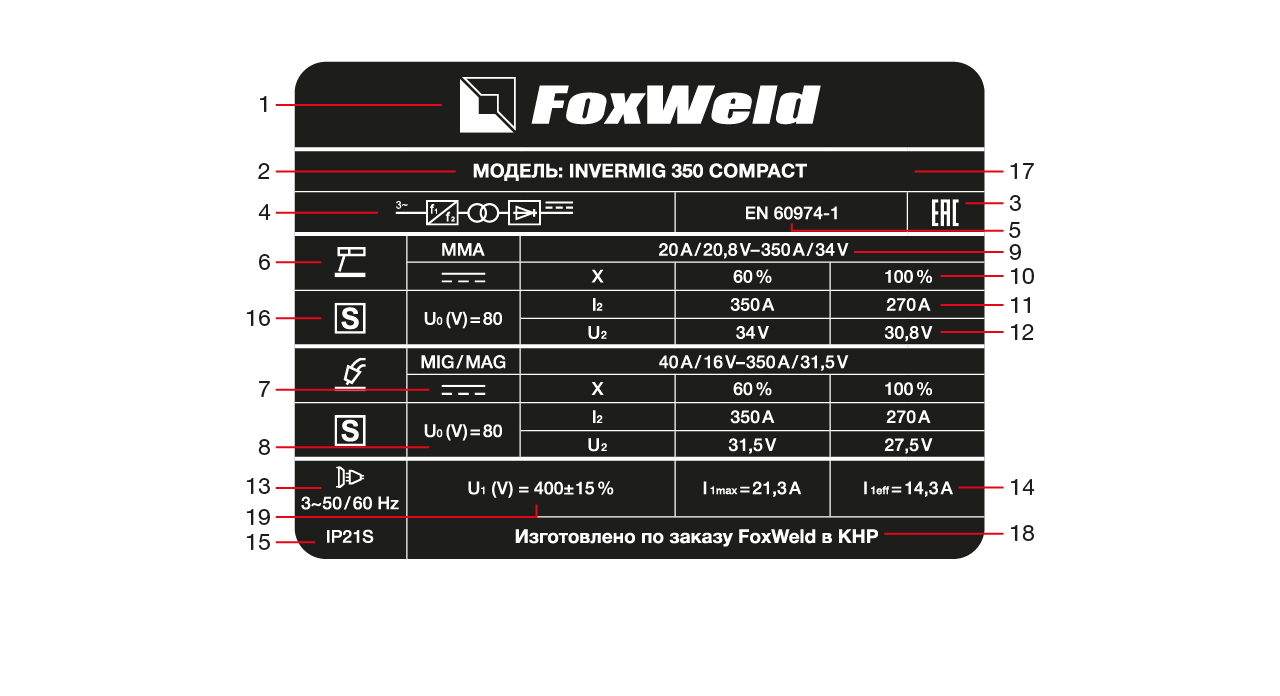

Расшифровка паспортной таблички сварочного полуавтомата

1.       Торговый знак 2.       Модель 3.       Указание на соответствие аппарата стандартам EAC 4.       Символ источника питания 5.       Стандарт, по которому изготовлено сварочное оборудование 6.       Символ процесса сварки 7.       Символ постоянного тока 8.       Номинальное напряжение холостого хода 9.       Диапазон мощности сварки, минимальный и максимальный сварочный ток и соответствующее ему напряжение нагрузки 10.   Цикл нагрузки

11.   Значение номинального сварочного тока 12.   Значение стандартного напряжения нагрузки 13.   Контур питания, количество фаз, символ переменного тока, номинальная частота, напряжение питания сети 14.   Номинальный максимальный ток питания и максимальный эффективный ток питания 15.   Степень защиты 16.   Условия эксплуатации 17.   Серийный номер аппарата (дата изготовления указана в серийном номере: 000000000000000, где 8-я цифра – год, 9-я и 10-я цифры – месяц) 18.   Место изготовления сварочного оборудования 19.   Отображение напряжения электрической сети питания

Наиболее важные параметры сварочного аппарата

Напряжение холостого хода (п. 8) – чем выше его значение, тем легче начинается сварочный процесс.

Диапазон значений сварочного тока (п. 9) – показывает точки границ настройки минимального и максимального тока, измеряемого в амперах (А). На минимальном токе осуществляется сварка тонкостенных деталей электродом (проволокой) малого диаметра, а на максимальном токе выполняются работы по соединению толстостенных изделий с использованием электродов больших диаметров.

Цикл нагрузки (п. 10) – значение продолжительности времени непрерывной работы (ПВ), указываемое в процентах. Показывает непрерывное время работы в цикле при максимальном сварочном токе в данном режиме сварки.

Максимальный ток нагрузки на питающую электросеть (п. 14) – данный параметр позволяет узнать полную мощность электрической нагрузки на сеть в вольт-амперах (ВА) по приведенным ниже формулам. Для однофазного аппарата: 230 В умножить на максимальный ток нагрузки I_1max в амперах (А). Полученный результат будет мощностью электрической нагрузки на сеть в вольт-амперах (ВА). Для трехфазного аппарата: 400 В умножить на 1,73 и максимальный ток нагрузки I_1max в амперах – получится мощность электрической нагрузки на сеть в вольт-амперах (ВА).
Имея же значение полной потребляемой мощности, можно понять, выдержит ли автомат защиты или сеть нагрузку данного сварочного аппарата. А при работе в «поле» по этому параметру легко подобрать мощность бензинового или дизельного генератора переменного тока. Зная коэффициент мощности сварочного аппарата в конкретном режиме сварки, можно, умножив его на полную мощность в ВА, вычислить активную мощность в кВт, которая требуется для расчета экономической составляющей эксплуатации сварочного аппарата.

U1 (V) (п. 19) – отображает напряжение электрической сети питания:
230 В – однофазная сеть;
400 В – трёхфазная сеть.

Итак, теперь вы научились понимать различные символы на паспортной табличке сварочного аппарата. И эти знания, безусловно, помогут вам подобрать подходящий для решения поставленных задач сварочный аппарат и выполнять сварочные работы правильно.
